JYWQ自动搅匀潜水排污泵

品牌:龙洋泵阀

型号:JYWQ系列

材质:铸铁、304、316、316L不锈钢

排出口径:50~250 mm

流量:10~600 m³/h

扬程:7~40 m

电机功率:1.1~55 KW

转速:980、1450、2900 r/min

产品概述

JYWQ型自动搅匀潜水泵是在WQ系列潜水排污泵的基础上采用自动搅拌装置,该排污泵装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的先进性和实用性的环保产品。该潜污泵产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物,并获得了用户的一直好评!

型号意义

JYWQ自动搅匀潜水排污泵型号意义

产品用途

1、工厂、商业严重污染废水的排放。

2、城市污水处理厂、医院、宾馆的排水系统。

3、住宅区的污水排水站。

4、人防系统排水站、自来水厂的给水装置。

5、市政工程、建筑工地。

6、勘探、矿山、发电厂配套附机。

7、农村沼气池、农田灌溉、河塘清淤。

JYWQ自动搅匀潜水排污泵产品用途

主要特点

1、当自动搅匀排污泵运转时,自动搅拌池底沉积物,彻底防止污物淤积,无须人工清理;
2、独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;
3、采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命;
4、标准图集推荐产品;
5、高新技术成果转化产品。

使用条件

1、介质温度不超过60℃,介质重度为1~1.3kg/dm3,PH值在4~10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求,请要订货时注明输送介质详细情况,以便本公司提供更为可靠之产品。

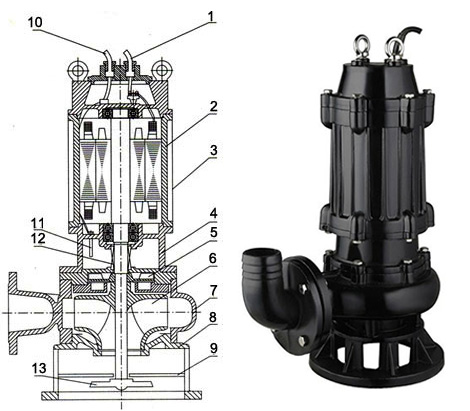

结构图

JYWQ自动搅匀潜水排污泵结构图

1 主电缆 3 内循环套 5 副叶轮 7 泵体 9 隔板 11 油水控头 13 搅拌件
2 机壳 4 油箱 6 叶轮 8 底座 10 控制电缆 12 机械密封

结构特点

1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。
2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
3、隔板将底座一分为二,搅拌与进水互不影响。
4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施的保护。
8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统,能保证水泵在水池水位正常工作。

技术参数

型号 排出口径
(mm)
额定流量
(m³/h)
额定扬程
(mm)
搅拌直径
(mm)
转速
(r/min)
JYWQ50-12-15-1.5 50 12 15 1200 2900
JYWQ50-20-7-1.1 50 20 7 1200 2900
JYWQ50-10-10-1.1 50 10 10 1200 2900
JYWQ50-15-15-2.2 50 15 15 1200 2900
JYWQ50-25-10-2.2 50 25 10 1200 2900
JYWQ50-15-20-2.2 50 15 20 1200 2900
JYWQ50-20-15-2.2 50 20 15 1200 2900
JYWQ50-42-9-3 50 42 9 1200 2900
JYWQ50-17-25-3 50 17 25 1200 2900
JYWQ50-25-22-4 50 25 22 1200 2900
JYWQ50-40-15-4 50 40 15 1400 2900
JYWQ50-25-32-5.5 50 25 32 1600 2900
JYWQ50-40-30-7.5 50 40 30 1600 2900
JYWQ65-25-15-3 65 25 150 1400 2900
JYWQ65-37-13-3 65 37 13 1400 2900
JYWQ65-25-28-4 65 25 28 1400 2900
JYWQ80-40-7-2.2 80 40 7 1600 2900
JYWQ80-29-8-2.2 80 29 8 1600 2900
JYWQ80-43-13-4 80 43 13 1600 2900
JYWQ80-50-10-3 80 50 10 1600 1450
JYWQ80-40-15-4 80 40 15 1600 2900
JYWQ80-60-13-4 80 60 13 1600 2900
JYWQ80-35-25-5.5 80 35 25 1600 2900
JYWQ80-50-25-7.5 80 50 25 1600 2900
JYWQ80-50-30-7.5 80 50 30 1600 2900
JYWQ100-80-9-4 100 80 9 2000 1450
JYWQ100-110-10-5.5 100 110 10 2000 1450
JYWQ100-70-15-5.5 100 70 15 2000 1450
JYWQ100-100-15-7.5 100 100 15 2000 1450
JYWQ100-80-20-7.5 100 70 20 2000 2900
JYWQ100-50-35-11 100 100 35 2000 2900
JYWQ100-70-22-7.5 100 80 22 2000 2900
JYWQ100-100-22-15 100 150 22 2000 1450
JYWQ100-80-30-15 100 210 30 2000 1450
JYWQ150-150-10-7.5 150 250 10 2000 1450
JYWQ150-210-7-7.5 150 150 7 2500 1450
JYWQ150-250-6-7.5 150 200 6 2500 1450
JYWQ150-150-15-11 150 65 15 2500 1450
JYWQ150-200-10-15 150 180 10 2500 1450
JYWQ150-65-40-18.5 150 150 40 3200 1450
JYWQ150-180-22-18.5 150 110 22 2600 1450
JYWQ150-150-26-18.5 150 300 26 2600 1450
JYWQ150-110-30-18.5 150 130 30 2600 1450
JYWQ150-300-15-22 150 100 15 2600 1450
JYWQ150-130-30-22 150 300 30 2600 1450
JYWQ150-100-40-30 150 250 40 3000 1450
JYWQ200-300-7-11 200 300 7 3000 1450
JYWQ200-250-11-15 200 250 11 3000 1450
JYWQ200-300-10-15 200 300 10 3000 1450
JYWQ200-250-15-18.5 200 250 15 3000 1450
JYWQ200-400-10-22 200 400 10 3000 1450
JYWQ200-200-20-22 200 200 20 3000 1450
JYWQ200-250-22-30 200 250 22 3000 1450
JYWQ250-600-7-22 250 600 7 3000 1450
JYWQ250-600-9-30 250 600 9 3000 1450

JYWQ自动搅匀潜水排污泵使用注意事项

1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
3、电压超过额定电压的±10%时,不得启动电泵。
4、以保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
5、电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
6、禁止将电缆作为安装起吊绳使用。
7、检查转子运转方向,从上向下看应为顺时针方向旋转。
8、室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及开关,防止触电。
9、移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
10、严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得任意加粗保险丝。
11、泵运转时,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情况)。
12、电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
13、用户应根据实际使用的工况选择合适的流量扬程,以达到使用效果,泵铭牌或说明书上所示参数为该使用工况点,用户可选在(0.7~1.2)倍流量内使用,禁止超流量使用,否则流量过大,扬程过低容易使电机过载。
