QXB型离心式潜水曝气机

品牌:龙洋泵阀

型号:QXB

材质:铸铁

驱动方式:电动

功率:1.5~22KW

潜水深度:2~6m

产品概述

QXB型离心式潜水曝气机为自吸式曝气,直联式结构。旋转的叶轮产生的离心力,在叶轮的进口处开成负压吸入空气和水,利用叶轮的动能在混合室里将一定比例的气水混合,在强大的离心力下,气水二相流沿叶轮的切线方向经流道整流后,向圆周方向扩散,细碎的微小泡充分与水融合,从而达到充氧曝气的效果。适用于各种污水的生化处理工艺中,作为曝气兼搅拌的专用设备。

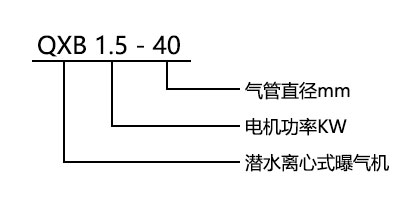

型号意义

QXB型离心式潜水曝气机型号意义

结构特点

1、采用引进瑞典飞力潜水电机密封技术的水下电机;

2、叶轮与电机直联,结构简单,效率高,寿命长;

3、可加网状进水口,避免异物进入机体引起不必要的破坏;

4、可通过进气阀调节进气量;

5、除电机外,其它部件材质有不锈钢、碳钢和铸铁供选择。

用途及使用范围

QXB型离心曝气机用于污水处理厂曝气池,曝气沉砂池中,对污水的混合液进行充氧及混合,以及对污水进行生化处理或养殖塘增氧。进气量为10~100m³/h,增氧能力为0.35~8.20KgO2/h,电机功率为0.75~22kw。

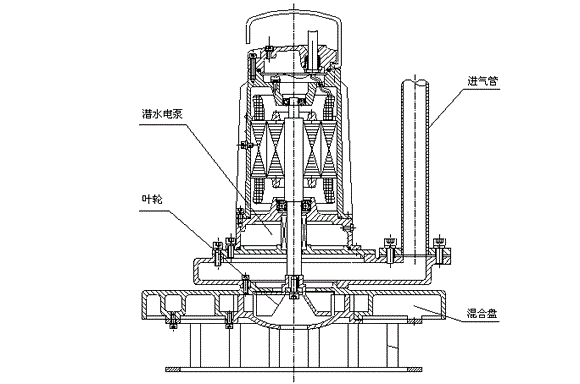

机结构图

QXB型离心式潜水曝气机结构图

工作原理

QXB型离心曝气机采用电机和叶轮直接传动,利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时,在叶轮进口处制造真空而吸入空气,在混气室中气与水充分混合形成均匀的气水混合液,在离心力作用下快速排出。由于水流喷射极强,造成有效的水流循环,使空气被剪切成大量的微小气泡。极大提高了其表面积,且由于气泡上升缓慢使空气中大量的氧溶于水中,使得该机动力效率优于其它种类的曝气机。

QXB型离心式潜水曝气机特性

1、独特的混气室设计,吸入空气量多,混合效果好,氧利用率高;
2、气水混合液以特殊的角度从混气室中排出,可使水流成螺旋状向水平方向并继而向上流动,在曝气的同时兼有搅拌作用;
3、机体沉入水中运行,无噪音。进气管出水面可加装消音器,增强消音效果。

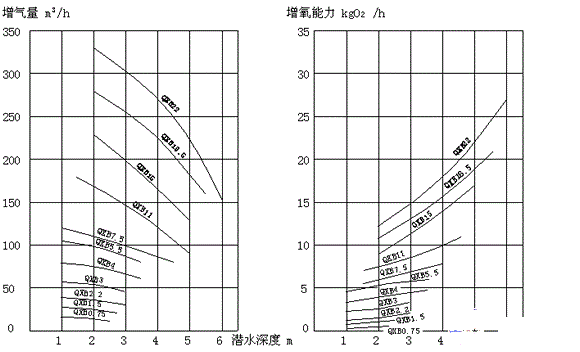

性能曲线图

QXB型离心式潜水曝气机性能曲线图

性能参数表

型号 电机功率
KW
作用范围
(m)
最大潜水深度
m
空气吸入管径
mm
进气量
m³/h
1.5-40 1.5 1.0-20 2 40 22
2.2-50 2.2 2.5-50 3 50 35
3-50 3 3.0-5.5 3 50 30
4-65 4 3.0-6.0 3 65 75
5.5-65 5.5 3.5-7.0 3 65 85
7.5-80 7.5 4.5-9.0 3 80 100
11-80 11 5.0-10.0 4 80 160
15-100 15 5.8-11.5 5 100 200
18.5-100 18.5 5.9-11.8 5.5 100 260
22-100 22 6.0-12.0 6 100 320
